Testkörper zur Ermittlung der Magnetfeldrichtung und Prüfung der Empfindlichkeit des gesamten Magnetpulversystems

Eigenschaften und Einsatzbereich

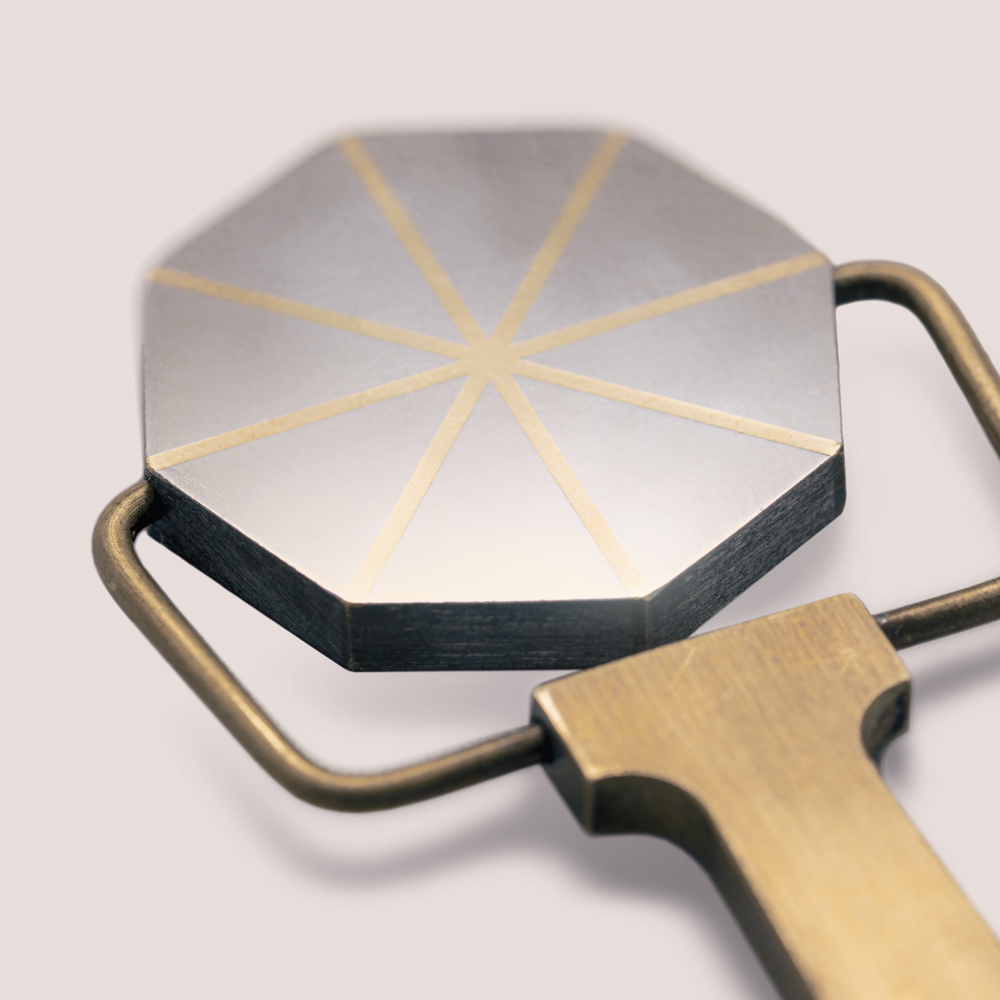

Der D 250 ist ein achteckiger, ca. 3 mm starker Testkörper bestehend aus 8 einzelnen Segmenten.
Die mit Hartlot gefüllten Spalten zwischen den Weicheisen-Segmenten haben eine Breite von maximal 0,79 mm (1/32 Zoll).

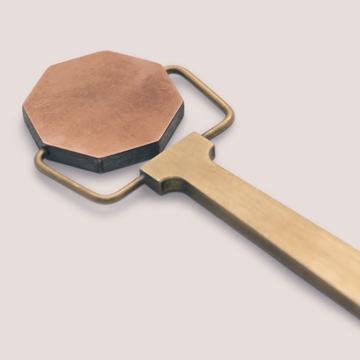

Eine Seite des Testkörpers ist mit einer Kupferplattierung versehen.

Wird der D 250 mit der nicht plattierten Seite auf einen magnetisierten Prüfgegenstand aufgelegt, fließt ein Teil der magnetischen Kraftlinien durch die Weicheisensegmente. Bei ausreichender Magnetisierung entstehen Streuflüsse an den Nähten.
Nach Bespülen mit Magnetpulver-Suspension bilden sich auf der Kupferplattierung eine oder mehrere im 45°-Winkel zueinander verlaufende, linienförmige Anzeigen aus.

Zur Ermittlung der Magnetfeldrichtung dreht man den Testkörper langsam um seine senkrechte Achse, bis die Anzeige einer der Linien am deutlichsten ausgeprägt ist. Die ermittelte Magnetfeldrichtung verläuft dann senkrecht dazu.

 Technische Daten

ArtikelbezeichnungBestellnummer
Testkörper ASTM D250

weitere Bilder

magnetfeld-testkoerper d250 (asme-indicator)magnetfeld-testkoerper d250 (asme-indicator) magnetfeld-testkoerper d250 (asme-indicator)
