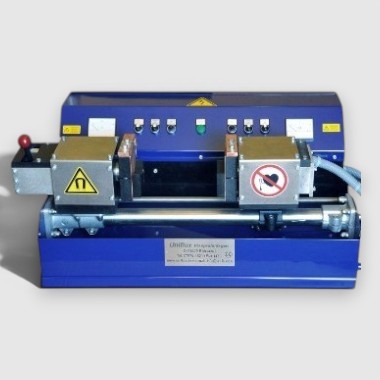

Micro-Flux 300

Rissprüfbank zur Magnetpulverprüfung (MT) und zerstörungsfreien Werkstoffprüfung (ZfP / NDT) von kleinen bis mittelgroßen Bauteilen nach DIN 54131, Teil 1 und EN ISO 9934-3

Das Datenblatt Rissprüfbank Micro-Flux als PDF-Dokument.

Beschreibung

Die Micro-Flux Baureihe ist eine kompakte Rissprüfmaschine zur Magnetpulver-Rissprüfung und Oberflächenrissprüfung von kleinen bis mittelgroßen Bauteilen. Je nach Anforderung stehen verschiedene Ausführungen hinsichtlich Magnetisierungsleistung, Einspannlänge und Bedienkonzept zur Verfügung.

Die Magnetpulverprüfanlage ist mit zwei phasenversetzt zueinander angeordneten Magnetisierungskreisen ausgestattet. Diese können einzeln oder in Kombination verwendet werden und ermöglichen eine zuverlässige Längs- und Kreismagnetisierung zur Erkennung unterschiedlicher Rissorientierungen.

Ausführungen

Konventionelle Bedienung:
Die Bedienung der MT-Prüfanlage erfolgt klassisch über separate Schalter, Taster, digitale Messanzeigen und Leistungssteller direkt am Bedienpult. Die Magnetisierungsintensität für Strom- und Felddurchflutung kann stufenlos eingestellt werden.

SPS-gesteuerte Bedienung:
Die Bedienung und Steuerung der Rissprüfanlage erfolgt zentral über ein Siemens-Touchpanel mit SPS. Einstellungen und Funktionen der Magnetisierungskreise können komfortabel über die übersichtliche Bedienoberfläche vorgenommen werden. Die SPS-Steuerung ermöglicht einen komfortablen und reproduzierbaren Prüfablauf bei der Magnetpulverprüfung.

Individuelle Ausführung nach Kundenwunsch:

Gerne passen wir unsere Micro-Flux Rissprüfmaschinen individuell an Ihre Anforderungen an. Sonderausführungen und kundenspezifische Anpassungen hinsichtlich Ausstattung, Bedienung, Einspannlänge, Magnetisierungsleistung oder Prüfablauf sind auf Anfrage möglich.

 Technische Daten

Datenblatt Rissprüfbank Micro-Flux als PDF-Dokument
